第九代电牵手智能用电保护器产品介绍书

汇报单位：深圳市安丰泰联合科技有限公司

前言

通过对中国火灾国情的分析，经过长时间的市场背景调研、根据消防政法及国家各地乡县政策文件，火灾国情所反映出来的现象，结合自身所积累的经验，通过专业的团队开发，研发出第九代电牵手智能用电保护器，它能预防电气火灾的发生，从根源上杜绝电气火灾，只要是用电的地方，那么它就可以具备它的市场价值，是一个非常具有潜力的项目，也是科技进步的代表。

目录

一、市场背景

二、市场分析

三、产品介绍

四、产品功能

五、产品价值

六、产品保障

一、市场背景

众所周知，电是生活中的必需品，但它也是一把双刃剑，用得好叫生活，用不好叫灾难。随着各类用电设备层出不穷，社会电力消费量持续增加，电给人们的生活带来了极大的便利，同时也带来了更大的火灾风险。我国每年因为火灾所造成的人员伤亡和经济损失不计其数。2011年至2020年，近十年我国共发生火灾288.9万起，其中电气火灾占比全国火灾约为34%，造成15638人死亡，经济损失380.04亿余元。从以上数据不难看出电气火灾占据榜首。发生电气火灾的主要原因都是由漏电、短路、过载、过温所造成的。

为什么电气火灾如此频发却得不到大家的重视呢？其原因是大家的侥幸心理在作祟，觉得火灾永远不会发生在自己身上。即使想避免电气问题，也不知道如何去避免，线路问题看不到，也不懂，所以就造成了电老虎的肆无忌惮。而我们国家领导人习近平主席，还有李克强总理就十分重视数据化跟物联网，在G20峰会的时候不断提出了要用物联网、大数据、云计算去作为国家发展战略，做好智慧城市的落实。国家部委甚至是公安部领导开会的时候也强调到了这一点；要主抓电气火灾的治理，加强智慧消防建设的推进。根据国家响应的政策，我们安丰泰自主研发了智慧用电。智慧用电是由物联网+大数据+云平台，所组成的全天候监测火灾隐患平台；根据用户用电隐患预警，并通过电话、短信通知相关人员，从而做到消除火灾隐患的发生，提前把火灾遏制住。

二、市场分析
随着我国居民生活水平的提高，除灯具、电视机、音响设备、电冰箱、洗衣机、吸尘器等常用设备外，空调，电饭锅，电烤箱，微波炉等家电也进入普通家庭，存在着现有电气线路配置标准太低，居民防火安全意识和知识缺乏等居民用电隐患。另外，近年来，随着各类大型、高层建筑的增多，其内部庞大的供电、用电体系更是存在不少的隐患，稍有不慎便会引发大火；工业方面，老化的电气线路和变配电装置和电气设备，也是引发电气火灾的重要因素。结合辖区实际，对近年来的电气火灾进行分析，对电气火灾发生的特点及原因进行了探讨。

（一）电气火灾的特点分析

根据电气火灾情况分析，电气火灾的发生具有以下几个显著特点：
1)具有季节性。以夏季和冬季较为突出。夏季天气炎热，用电量大，空气干燥，物体易带静电，易发生静电引发的火灾。冬季，日照时间短，用电照明时间长；有些企业单位年终为赶任务，加班加点，用电时间增长；在生产、工地施工、生活用电取暖、保温等用电量增大的情况下，超负荷的可能性增大，设备带病运转也带来许多不安全因素。 
2)具有时间(时间段)性,主要原因是晚上生活用电集中，部分企业也在晚上生产，在启动、运行、关闭电气设备和照明灯具的频繁操作和使用中，因绝缘破损、接触不良、超负荷运行、乱拉线路和乱放电热器具等而造成的危险因素，加上疏忽大意，不进行必要的巡视检查，相应的增加了发生电气火灾事故的可能性。
3)具有行业性。从电气火灾发生的部门来看，工业行业火灾比例较高。其原因是工矿企业生产、照明用电量多，用电时间长，线路长，用电设备多；安装不合理，管理维修不善，违反规章制度。工业的电气线路及设备发生火灾的火源本身能量大，是强火源，所以一旦起火，火势蔓延快，损失大。如上述火灾中的铸造车间火灾和油漆厂热炼车间火灾均为工业行业火灾。
4)具有人为性。电气火灾的发生，绝大多数是由于违规操作或疏忽大意所致，如上面提到的灯具电器厂电焊引发的火灾便是违规操作引发的火灾。因此，电气火灾与人的知识、技术、责任心、道德密切相关。
（二）电气火灾的原因分析
1）电气线路故障:
电气是由发电设备、输电线路、用电器具组成的供电、用电系统。短路、过载、接触电阻过大等电气线路故障是导致电气火灾的基本原因。
1、短路。电气线路由于某种原因造成相接或相碰而产生电流突然增大，瞬间的放热量大大超过线路正常输电时的发热量，导致绝缘材料烧毁、金属熔化，引起电线本身着火，还能导致附近可燃物燃烧。
造成短路的主要原因有：电线年久失修，绝缘层老化或受损脱落；电源过电压击穿绝缘层；由于金属等导电物体或鸟、鼠、蛇等小动物跨接在输电裸线的两相之间；电线因机械强度不够而断落，接触大地或碰落在另一根线上；电线与金属等硬物长期摩擦使绝缘层破裂等等。
2、过载。输电线路负载的电流量超过了额定的安全载流量，导线上温度达到和超过绝缘层的着火点，导致绝缘层燃烧。
造成过载的主要原因有：导线截面选择不当，实际负载超过了导线的安全载流量；或在原来设计安装的输电线路中接入了过多或功率过大的用电器具，超过了原输电线路的负载能力。

3、接触电阻过大。输电线路上接线点的电阻过大，使接线处过热，引起金属变色甚至熔化，导致绝缘层燃烧。4月20日，仁和某住宅小区配电箱火灾原因系私接电表电线，在私接过程中未将电线接头与电表接线柱紧密结合，导致接触电阻过大，从而引发火灾。
造成接触电阻过大的主要原因有：安装质量差，造成导线与导线、导线与用电器具间的接线点不牢靠；接线点由于长期受震动或冷热变化等影响，使接头松动；铜铝线交接时，由于接头处理不当，在电腐蚀作用下接触电阻会很快增大。

其次，由于设备故障、电气选型不当、设计缺陷等也是引发工业火灾的重要因素。仁和某机械制造厂铸造车间烤房火灾便是温控开关失灵，且值班人员麻痹大意，没有加强巡视而造成火灾。而05年4月11日，仁和一油漆厂热炼车间发生的火灾系甲苯输送管道设计缺陷，在向高位槽流放甲苯过程中产生静电聚集，电荷释放引燃甲苯起火成灾。另外，在可能有易燃气体、液体、粉尘或蒸汽的危险地方或潮湿的地方，未能按要求使用专用的防火、防爆电气设备，也易造成火灾。
2）人为因素:疏忽大意、违规操作等人为因素是引起电气火灾的主要原因。主要表现在以下几个方面。
2.1疏忽大意。在使用电气过程中，无专人管理，缺乏安全防范意识。
2.2违章操作。在电气施工中，无视国家相关规范及安全规程，违规操作。
2.3缺乏维护保养、检查、检修。在对输配电装置、设备，汽车电气线路、家用电器等缺乏必要的维护保养、检查、检修时，极易引发火灾。

三、产品介绍
（一）简介

AFT1M系列电牵手智能用电保护（简称漏电断路器）是我司近年来研制开发，性能优越功能齐全，操作简便的第九代电牵手智能用电保护器。该产品荣获多项国家专利。适用于三相四线中性点直接接地（TT接地系统）的低压电网，用来对人身触电危险提供间接性接触保护，也可以对线路或用电的接地故障、过电流、短路、过欠压、缺相等进行保护。
第九代电牵手智能用电保护器380V/100A/250A/400A/630A/800A三相。其适用于九小场所、大型商业综合体、仓储物流、加工工厂等380V用电。

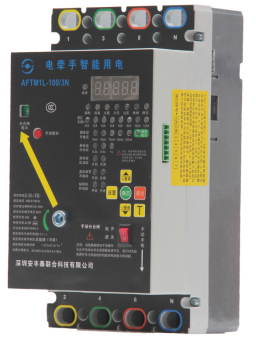

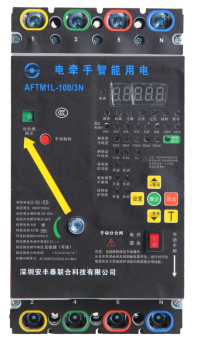

（二）产品展示
380V/100A/250A/400A/630A/800A（三相）

（正面）                          （侧面）

（三）特点

该产品有普通型、电子可调型、光伏专用型、可通讯型四种

1）普通型具体有剩余电流可调/辅助电源过欠压、缺相、过流短路的保护功能和自动重合闸、剩余电流显示、动作状态指示等实用功能。

2）电子可调型事具有以上功能还增加了电流可设定功能，数码管还能显示三相负荷电流，在实际用电中，可以根据数码管显示用电负荷大小来设定断路器电流整定值。

3）光伏专用型在光伏发电上适用，电源断电开关跳闸，来电制动重合闸。

4）可通讯：可通讯型产品为GPRS通讯模板连接，可向管理人员的手机发送状态短信。

5）外形和面板功能及安装尺寸图

（四）正常工作条件

1）周围空气温度：-5℃+40℃

2）湿度：最高温度为+40℃时，空气的相对湿度不超过50%，20℃时允许达90%；并考虑到因温度变化偶尔发生在产品表面上的凝露。

3）海拔不超过：2000米。

4）污染等级：3级

5）安装类别：III。

6）电源正弦波畸变小于5%。

7）安装场所在外磁场所在任何方向不超过地磁场的5倍。无爆炸性、腐蚀性气体；无尘，无雨雪侵袭；干燥、通风。

（五）技术参数

1）额定电压:380V三相四线

2）额定电流:

100A壳架:40A 63A 80A 100A可设定;

250A壳架:100A 125A 140A 160A 180A 200A 225A 250A可设定;

630A(400A)壳架：250A 315A 350A 400A 500A 630A可设定;

800A売架:630A 800A可设定。

3）额定频率:50Hz

4）额定剩余动作电流(mA):0.05/0.1/0.2/0.3/0.5可设定

5）额定剩余不动作电流(mA):0.025/0.5/0.1/0.15/0.25

6）额定剩余分断时间:＜0.2s/0.5S型/1sS型

7）延时重合闸时间:20-60s自动重合闸一次

8）辅助电源欠电压动作可调值:单相100-220V，出厂设定168±5％

(电压恢复正常后能自动合闸)

9）辅助电源过电压动作可调值:单相220-300V，出厂设定270±5％

(电压恢复正常后能自动合间)

10）漏电动作特性分类:AC型

11）产品使用类别:A类

12）本产品符合:GB14048.2

四、产品功能
第九代电牵手智能用电保护器是一款对线路或用电的接地故障、过电流、短路等进行保护且对人身触电危险提供间接接触保护的产品，主要功能有电不伤人、电不起火，浸水防触电，隐患实时监测电路过载、过流、过/欠压、温度、漏电、雷击、丢地、计量等问题，发生安全隐患时，通过我们的物联网，大数据，云平台及时传输到您的手机APP、手机短信、语音报警。

第九代电牵手智能保护器主要具备四大主要功能分别是前端保护、后端保护、浸水防触电、云平台

（一）前端保护

产品一般建议安装于三级箱或线路末端，当产品前端线路发生短路、缺相、断零、过欠压情况时，设备会自动秒级跳闸，切断后端电源，确保后端用电及设备安全，同时会做出故障分析跳闸原因，利于排查隐患；在隐患排除后，产品会在30秒内自动合闸，恢复正常用电。

（二）后端保护

当产品后端线路发生过欠压、缺相、短路、断零、丢地、过载、过温和意外雷击时，设备会自动秒级跳闸，切断电源，在第一时间保护后端其他用电及设备安全，同时会做出故障分析跳闸原因，利于排查隐患；在隐患排除后，产品会在30秒内自动合闸，恢复正常用电。

(三）漏电保护
经过专业研制开发，通过高科技芯片技术所采集的用电情况，利用电子电气保护手段，从而实现电不伤人、电不起火、浸水防触电功能；即使在特殊环境及特殊情况下，我们芯片还有设计二重漏电保护设置，根据国家安全电流规定，当触电电流到一定值时，人就不能控制自己摆脱触电了，已经无意识了，这个电流值就是30mA。所以我们将安全电流设置为30mA，当通过人体电流达到或超过30mA时，第二道保护漏保启动秒级跳闸，切断电源，确保人身安全起到双重保护。
（四）云平台
电牵手用电保护器是一款基于物联网电气安全云平台，通过传感器，全天候将电气线路上的安全数据实时传送至云平台，实现电气安全隐患的分级管理，并提供实时监控，远程控制电脑端、手机端大数据分析及用电单位数据管理，异常数据会在服务器中转及时推送到手机端及电脑端，同时会语音电话、短信把异常信息推送给已绑定的告警接收负责人手机号码。做到异常报警，及时检查解决。

五、产品价值

将我们日常生活中的诸多电气安全隐患实时动态展现在平台上，为日益严峻的电气安全防护形式提供了移动互联网的解决方案。其主要解决电气火灾、安全用电等事故的发生，通过物联网、大数据、云计算等技术，对电气线路上存在的安全隐患进行实时监控及告警，对触电、电起火、过流、过载、过压、过温等线路问题起到有效的保护作用；秒极跳闸：实现对线路及设备的保护，减少设备损耗，预防火灾发生。排除隐患后自检30秒自动合闸，真正做到智能监控、智能告警、智能用电的一站式新型安全用电，颠覆传统观念，告别安全隐患。安全用电从电牵手开始。

六、产品保障

本产品由中国人寿保险承保，承保金额：50-500万

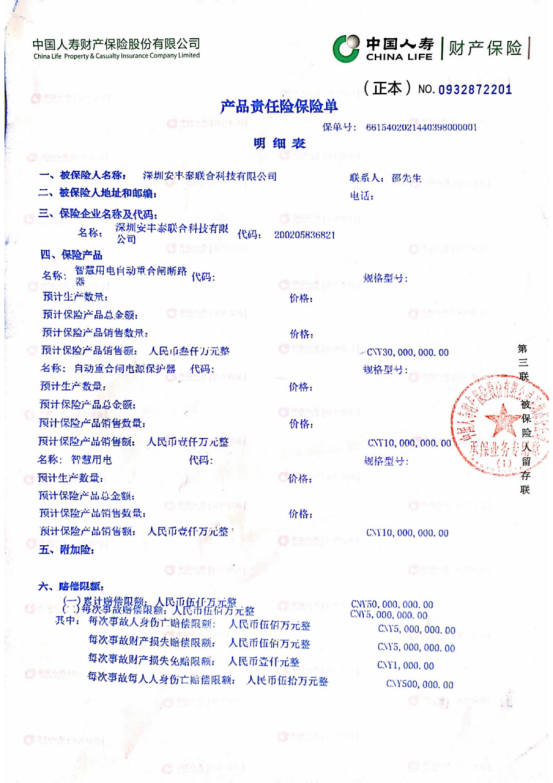

附件：产品责任保险单
